IC卡模塊在wince下的開發和調試
閱讀數 ：2337,
發布日期：2016-04-29 16:56:50
文章标簽：IC卡模塊wince下開發和調試
摘要
IC卡模塊在wince下的開發和調試
随著現在射頻識别的應用越來越多，非接觸IC卡模塊嵌入到wince系統的設備中變得越來越普及，那麽如何在沒有wince設備的情況下 ，來開發和調試IC卡模塊的程序呢？
目前友我科技的全系列高頻RFID模塊均支持wince的開發，都帶有wince的開發包，這些模塊型号有：YW-201，YW-202，YW-203，YW-204分體和天線一體的模塊，低功耗RFID模塊YW-401，低價格的模塊YW-411。
需要準備的設備：以上任何一款RFID模塊，如果接在PC機上需要使用232到TTL串口的轉換，或者使用USB轉TTL串口數據線也可以 。

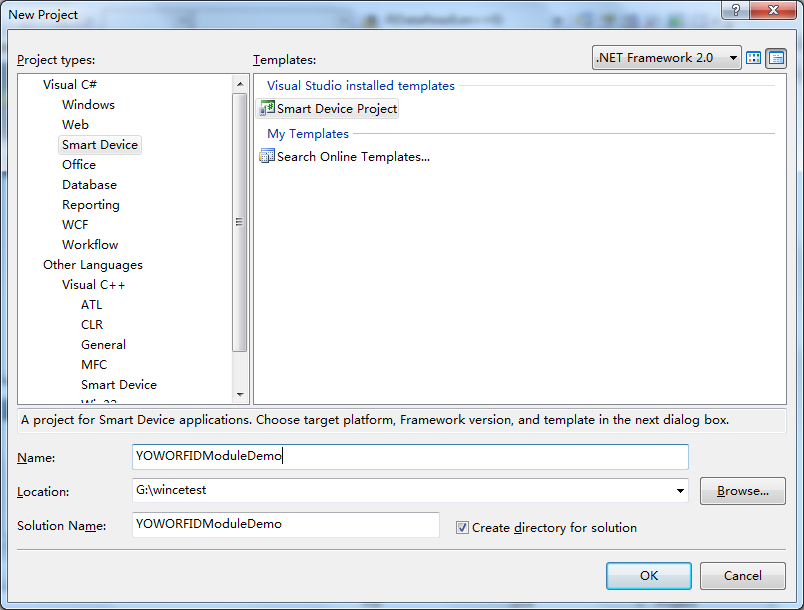

1．打開開發工具VS2008，新建工程，在C#下面選擇smart device projiect，然後選擇.net Framework 2.0, 如果你確保你的wince的net framework版本，你可以選擇更高的版本，然後輸入工程名稱 ：YOWORFIDModuleDemo

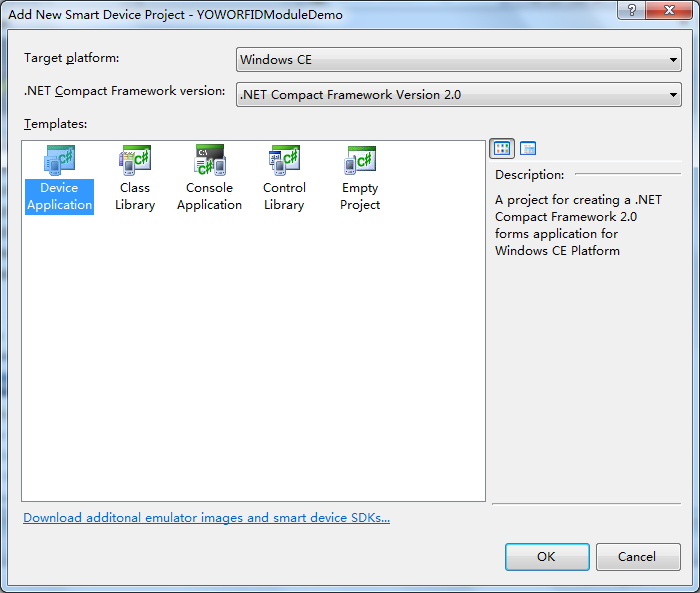

2．點擊OK後，選擇目标平台爲windows ce，同時選擇net framework版本爲2.0，然後選擇device application.

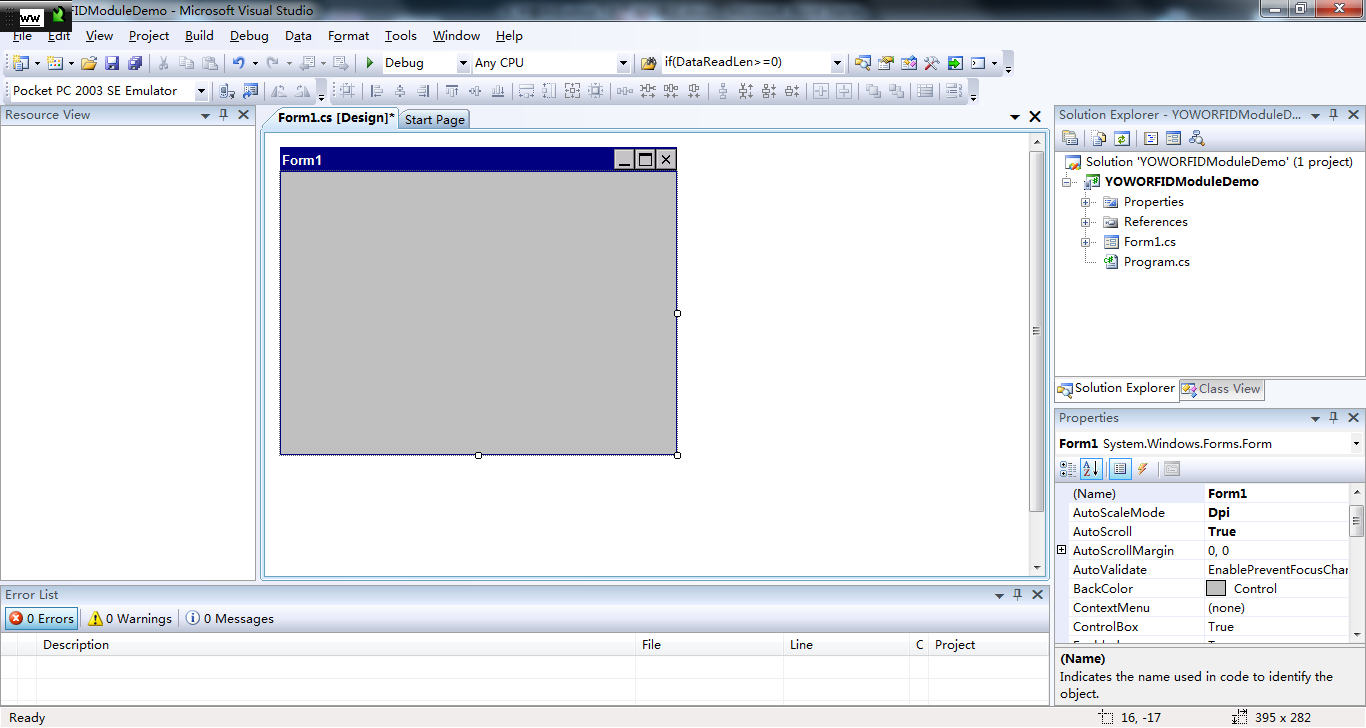

3.點擊OK後 ，vs2008将自動生成一個程序框架，並生成瞭一個窗口爲Form1，将這個窗口設置成合适的大小，以适合於你的wince設備的顯示屏。
4．現在可以編譯下看看，如果沒有問題，則我們的程序将繼續。
5．将頭文件yw20x.cs複制到工程目錄下 ，並将wince下的dll文件yw20x.dll複制到debug目錄下，方便調試。
5．在工程上添加已存在的文件yw20x.cs

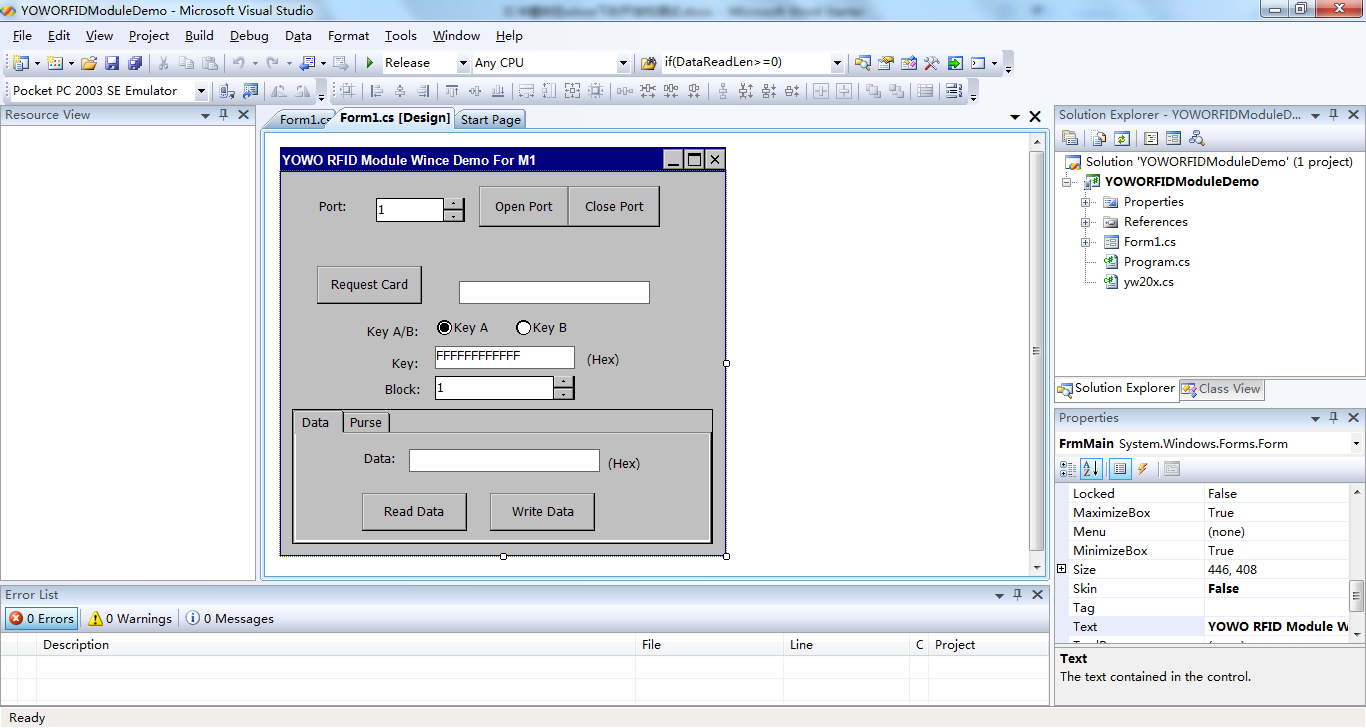

6. 到目前爲止 ，準備工作都做好瞭 ，現在往剛才建的窗口上放置必要的wince控件，然後編程序 。如下圖所示：
6．代碼寫好後，選擇release編譯 ，從release目錄下複制exe文件和wince下的dll文件yw20x.dll到一個新的文件夾下 ，我們在d盤新建瞭一個文件夾winceshare.

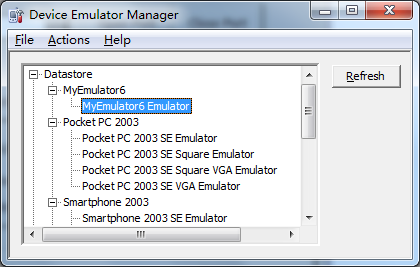

7.從vs2008的工具菜單中，點擊Device Emulator Manager，選擇一個wince下的模拟器。
7．右擊該模拟器，将出現wince的模拟器界面
8．爲瞭要調試串口程序，在這裏需要配置串口，在File菜單中選擇config，出現配置界面

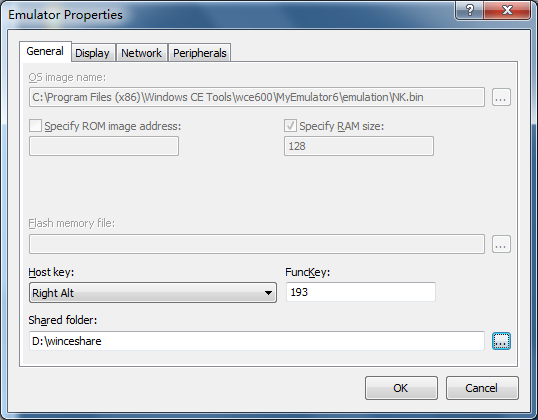

9．先設置Share Folder，将我們改才設置的winceshare文件夾作爲模拟器的共享文件夾
10．然後再peripherals頁面 ，選擇映射的串口，由於我們的IC卡模塊通過加算機接在COM1上，所以我們選擇COM1。

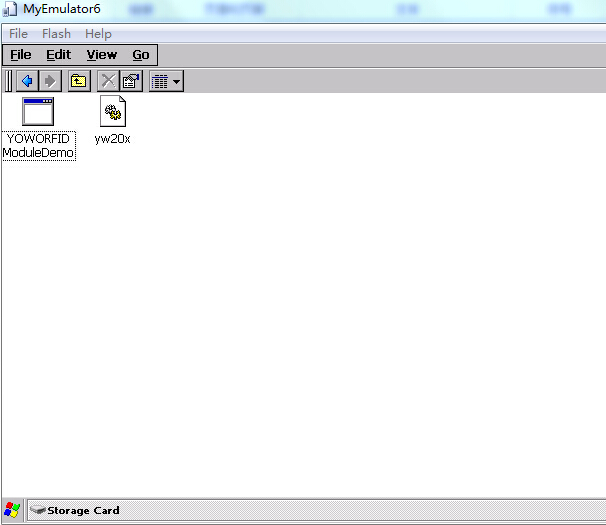

11．點擊OK後 ，在My device文件夾下進入Storage Card後就看到瞭我們剛才複制的兩個文件

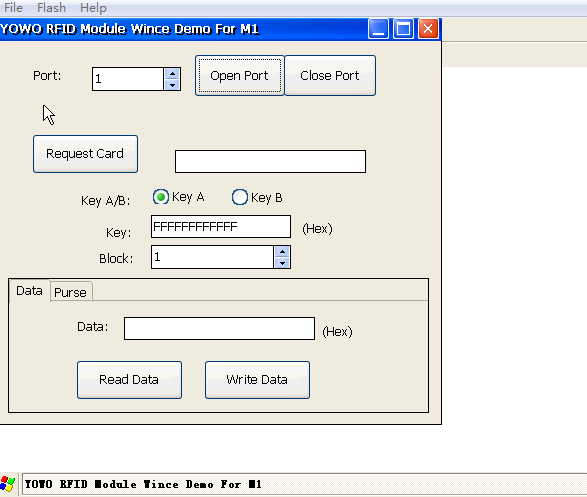

12．運行YOWORFIDModuleDemo.exe,出現瞭我們設計的界面 。點擊打開串口 ，讀卡和寫卡，一切都顯示成功。
至此，一個完整的運行在wince下的IC卡模塊讀寫程序開發好瞭 ，下一篇我們将講述在wince模拟器下如何開發和調試TCPIP網口的IC卡讀卡器,更多内容請關注友我科技網站
