超高頻RFID标簽Modbus讀卡器開發指南

支持超高頻RFID标簽在PLC中應用,兼容屏,組态軟件

超高頻RFID卡Modbus讀卡器支持ISO18000-6C協議的G2電子标簽，如H3，9662...
适用的Modbus讀卡器爲YW-602M

UHF超高頻Modbus讀寫器YW-602M寄存器描述

名稱	寄存器地址(HEX)	屬性	寄存器内容
蜂鳴器和LED控制	0014	隻寫	值可以控制蜂鳴器和LED
标簽檢測寄存器	001A	可讀可寫	值可以表示當前是否檢測到RFID标簽，如果爲1則說明檢測到标簽，如果爲0，則沒有找到标簽。當值=1時，隻有修改值爲0後，才會啓動下一次尋卡。
EPC 長度	001B	隻讀	當讀到标簽後，此值顯示EPC的字長度。
用戶區讀起始地址	001C	可讀可寫	臨時設置讀标簽用戶區的開始字地址，取決於配置軟件是否有效
用戶區讀字數	001D	可讀可寫	臨時設置讀标簽用戶區的字數量，取決於配置軟件是否有效
用戶區寫起始地址	001E	可讀可寫	臨時設置寫标簽用戶區的開始字地址，取決於配置軟件是否有效
用戶區寫字數	001F	可讀可寫	臨時設置寫标簽用戶區的字數量，取決於配置軟件是否有效
标簽讀、寫驗證密鑰	0020-0021	可讀可寫	臨時标簽讀、寫驗證密鑰，取決於配置軟件是否有效
标簽銷毀驗證密鑰	0022-0023	可讀可寫	臨時标簽銷毀驗證密鑰，取決於配置軟件是否有效
标簽操作指令寄存器	0024	可讀可寫	當讀到标簽後，此寄存器可以控制讀内存還是寫内存，或者銷毀
标簽操作狀态寄存器	0025	可讀	顯示0024标簽操作指令寄存器後的狀态，0爲成功，其他爲失敗
标簽EPC	0026-0044	可讀	标簽的EPC
标簽TID	0045-0048	可讀	标簽的TID，取決於配置軟件是否配置
内存數據	004F-006E	可讀可寫	讀取的标簽内存數據,0到31寄存器對應用戶區的32個字

UHF超高頻Modbus讀寫器寄存器與寄存器值

1.蜂鳴器和LED,寄存器地址：0014。UHF超高頻Modbus讀寫器YW-602M上面的蜂鳴器和LED燈除瞭通過系統設置觸發工作以外，還可以單獨控制，通過寫0003寄存器可以直接控制蜂鳴器和LED燈。0014存器共2個字節，16位.
0-3位：斷開的時間，單位100ms
4-7位：通電的時間，單位100ms
8-9爲：選擇LED還是蜂鳴器，1(二進制01)爲LED燈，2(二進制10)爲蜂鳴器，3(二進制11)爲LED燈和蜂鳴器
10-15位：執行的次數，6位，值0到63。
例如：讓蜂鳴器短促的鳴叫3聲。10-15位爲3，000011， 8-9位爲2，10，4-7位爲1，0001，0-3位爲1，0001。合起來爲0000111000010001，16進制爲0E11。

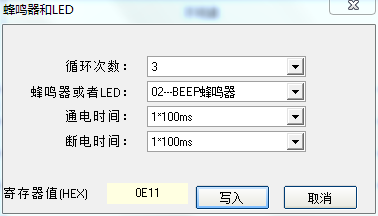

簡易的辦法可以從Modbus讀寫器演示程序中計算出來：

2.标簽檢測寄存器地址：001A。該寄存器可以啓動重新尋标簽和顯示是否尋到标簽,. 該寄存器可讀可寫。上電後，該寄存器爲0，爲尋卡狀态，一旦有卡進入，讀卡器讀到卡片後，立該寄存器=1,並且不再尋卡， 直到程序将該寄存器清零，即寫寄存器001A寄存器=0。一旦設置爲0後，讀卡器啓動尋卡流程，直到讀到卡後，填充該寄存器，停止尋卡。清零後重新尋卡。

3.EPC長度寄存器：001B。一旦讀卡成功， 此寄存器會顯示EPC的字長度。

4.用戶區讀起始地址寄存器：001C。臨時設置讀标簽用戶區的開始字地址，配置軟件可以配置是否使用此寄存器。

5.用戶區讀字數寄存器：001D。臨時設置讀标簽用戶區的字數量，配置軟件可以配置是否使用此寄存器。

6.用戶區寫起始地址寄存器：001E。臨時設置寫标簽用戶區的開始字地址，配置軟件可以配置是否使用此寄存器。

7.用戶區寫字數寄存器：001F。臨時設置寫标簽用戶區的字數量，配置軟件可以配置是否使用此寄存器。

8.标簽讀、寫驗證密鑰：0020-0021。臨時标簽讀、寫驗證密鑰，配置軟件可以配置是否使用此寄存器。

9.标簽銷毀驗證密鑰：0022-0023。臨時設置寫标簽用戶區的字數量，配置軟件可以配置是否使用此寄存器。

10.标簽操作指令寄存器：0024。當讀到标簽後，此寄存器可以控制讀内存還是寫内存，或者銷毀
。此寄存器可以有4個值，0表示沒有操作， 1表示讀用戶區， 2 表示寫用戶區，3表示銷毀标簽。讀和寫标簽的參數根據軟件配置採用相關的寄存器。

11.标簽操作狀态寄存器：0025。0024寄存器操作後的狀态，0表示成功，其他表示失敗。

12.标簽EPC寄存器：0026-0044。讀标簽成功後的EPC，由於EPC的長度不固定，EPC數據将從0026開始填充。

13.标簽TID寄存器：0045-0048。标簽的TID數據，如果配置讀取瞭TID，此處才有顯示，否則爲0。

14.用戶區内存寄存器：004F-006E。讀取的标簽内存數據,0到31寄存器對應用戶區的32個字， 如果用戶配置讀寫用戶區或者使用0024寄存器操作用戶内存區，則所有的數據都現在這裏， 共32個寄存器，與用戶區的32個字對應。

Modbus讀寫器讀取G2标簽EPC的流程:

Modbus讀寫器讀取G2标簽用戶區的流程:

Modbus讀卡器PLC開發指南：
